感應加熱表面淬火工藝

    感應加熱表面淬火是將感應圈放置在距工件很近的外表面或內表面，通以快速交變電流，利用鋼鐵的感應電流使表面迅速發熱，然后噴水冷卻，達到淬火的目的。

    感應加熱表面淬火的原理

    感應加熱表面淬火的原理是利用感應電流的集膚效應、臨近效應和環狀效應。集膚效應的原理見圖6.4，在導體的表面施加交變磁場時，磁力線大部分集中在導體表面通過，感生電流也主要產生于導體表面。如果導體與感應圈間隙足夠小，則磁力線全部為導體所吸收，在高頻的交流電作用下，表面會在很短時間內產生很大的感生電流，使表面迅速發熱，而很快達到臨界點（Ac3、Acm）以上。

    臨近效應表現為，兩個相鄰載有高頻電流的導體由于磁場相互影響，磁力線將重新分布，當兩個導體內電流方向相同時，電流從外側通過；當電流相反時，電流從內側通過，如圖6.5所示。

環狀效應使之高頻電流通過環狀或螺旋狀導體時，**電流密度分布在環狀導體內側，外側實際沒有電流。這種效應對加熱圓形工件外表面是有利的，而對于圓形工件內表面加熱則是不利的，磁力線大部分損失，即漏磁很大。為解決這一問題，一般采用加裝導磁體來改變磁力線，使其從內側移向外側。

如圖6.6所示，

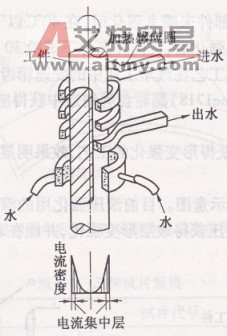

圖6.4感應加熱淬火原理示意圖

圖6.5鄰近效應

圖6.6導磁體改變電流分布
