凸輪軸感應淬火機床參數及性能

凸輪軸感應淬火機床技術特性：

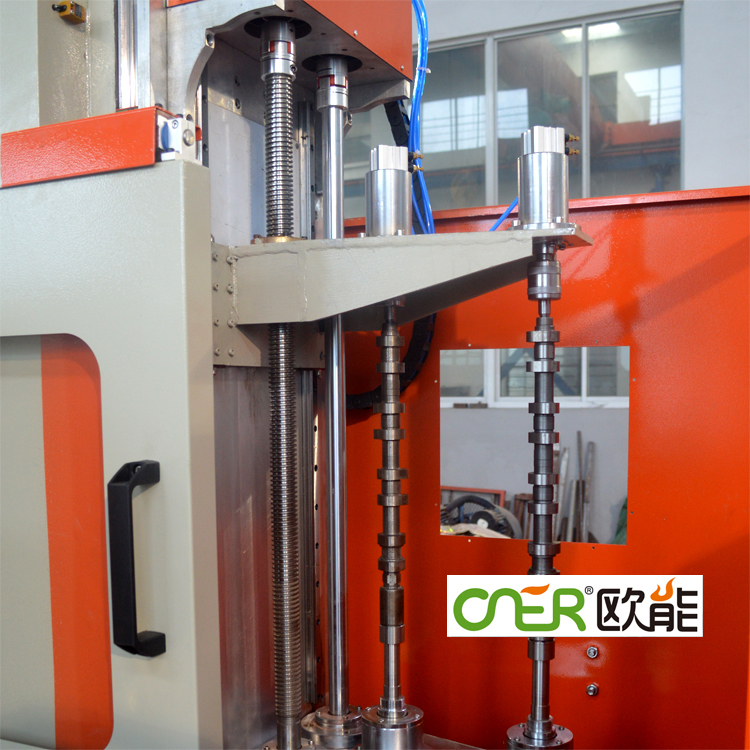

1.凸輪軸感應淬火機床床身運動部分采用滾珠絲杠，負載微調系統采用圓柱型導軌，數控采用南京數控伺服控制系統，設備工作方式采用工件移動方式淬火。電源功率由伺服系統給定，輸出電壓為-10V-0VDC。
2.感應器為螺栓連接，感應器根據零件的工藝情況設計制造感應器。
3.淬火機床采用直線導軌。工裝卡具按上下工件方便、定位**進行設計。

凸輪軸感應淬火機床采用工件移動淬火方式，其參數：
1）軸及**數：單軸，雙氣動**
2）**間距：600毫米
3）工件旋轉速度由變頻電機電動調節
4）夾持工件長度620mm
5）垂直移動行程600mm
6）裝夾工件直徑Φ100mm
7）裝夾工件重量50kg
8）機床淬火移動速度1-30mm/s
9）機床快速移動速度20-80 mm/s
10）主軸轉速(下**) 40~150r.p.m
11）機床移動重復定位精度±0.1mm
12）機床全行程內雙向平行精度≤0.3mm
13）機床全行程內外圓跳動量≤0.2mm
14）床身外形尺寸（長×寬×高）：（按800床身生產）
15）操作柜外形尺寸(寬×厚×高) 600 mm×400 mm×1600 mm
16）機床重量約 1200kg
17）冷卻方式：噴液
18）機床外形尺寸（L×H×W） 1.3m×2m×0.8m
19）雙工位中心距  193mm

凸輪軸感應淬火機床結構：

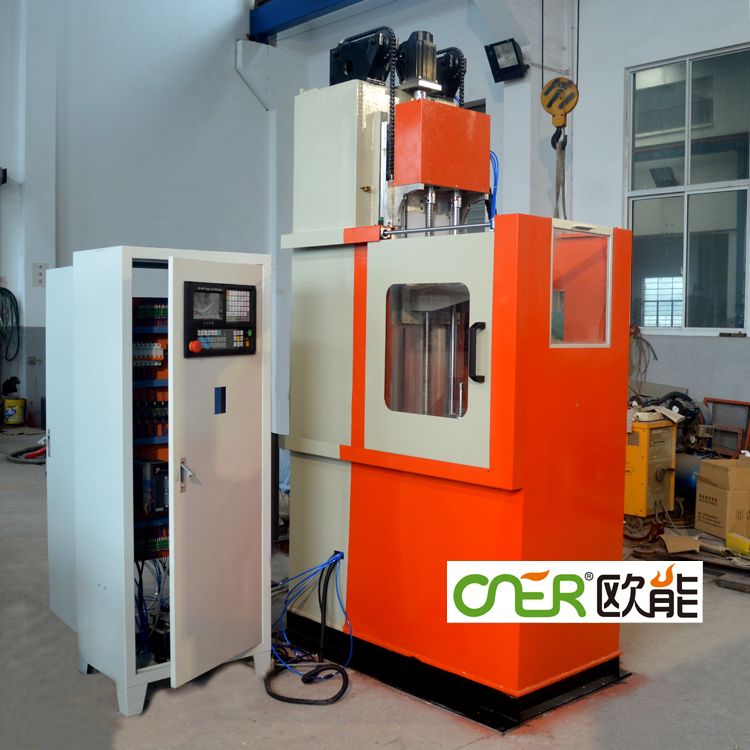

機床由床身，負載工件移動機構，**移動旋轉機構，負載系統組成。床身為焊接床身，全密封結構。配滑動門，在零件淬火時可關上。

凸輪軸感應淬火機床電氣控制采用國產經濟型數控伺服系統（也可選配西門子、凱恩帝等）。變頻器采用日本歐姆龍變頻器。其他常規電器元件采用施耐德產品。電源功率模擬量信號由數控系統給出，可編程給定。

無錫歐能生產感應淬火機床：立式數控淬火機床、臥式全自動淬火機床、多工位盤類數控淬火機床、根據工件定制自動化淬火機床和成套感應淬火設備。
