感應加熱淬火感應器的設計原則
日期：2019-02-13 04:42:58 點擊數：727
感應加熱淬火感應器是利用渦流原理來完成零件表面淬火、表面強化的關鍵加熱元件。進行表面加熱的零件種類很多，形狀差異很大，因此感應器的設計形態各異，一般對感應器的尺寸主要考慮感 應圈的直徑、高度、截面形狀、冷卻水路及噴水孔等，其設計思路如下。
1.感應器的直徑
感應器的形狀是根據加熱零件的表面輪廓來確定的，要求感應圈與零件之間必須有一定的間隙，而且各處應均勻一致。
對外圓加熱時，感應器的內徑 D內 = D0 +2a;對內孔加熱時，感應器的外徑 D外 = D0－2 a。其中，D0為工件的外圓直徑或內孔直徑，a為二者之間的間隙 (對軸類零件取 1.5～3.5mm，齒輪零件取 1.5～ 4. 5mm，內孔零件取1～ 2mm。如進行中頻感應加熱淬火，則間隙略有不同，一般軸類零件為 2.5～ 3mm，內孔為2～ 3mm )。
2.感應器的高度
感應器的高度主要根據加熱設備的功率 P0、工件的直徑 D和所確定的比功率 P設來確定 :
( 1)對于短軸類零件一次加熱，為防止尖角過熱，感應圈的高度應小于零件的高度。
( 2)長軸類零件一次加熱局部冷卻時，感應圈的高度為需要淬火區長度的1. 05～1. 2倍。
( 3)單匝感應圈高度太高時，工件表面的加熱不均勻，中間溫度比兩邊的溫度高出許多，頻率越高則越明顯，故多采用雙匝或多匝感應圈來代替。
3.感應圈的截面形狀
感應圈的截面形狀較多，如圓形、正方形、矩形、板形 (外焊冷卻水管 )等，當淬火面積相同時，彎制成矩形截面感應圈*省料，而且透熱層均勻。圓形截面*差，但易于彎制。選用的材料多為黃銅管或純銅管，高頻感應圈壁厚為 0. 5mm，中頻感應圈為 1. 5mm。
4.冷卻水路與噴水孔

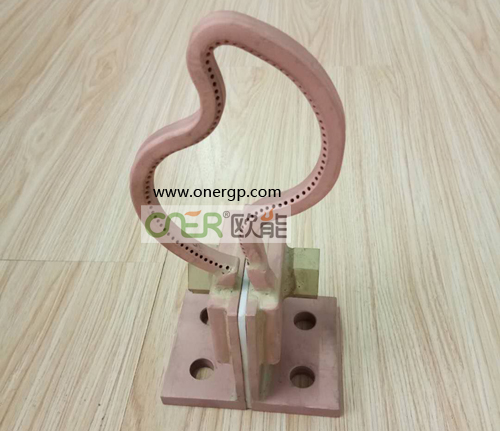

考慮到因渦流損耗而發熱，故各組成部分需要通水冷卻，對于銅管可直接通水冷卻，銅板制造部分可做成夾層或外焊銅管組成冷卻水路 ;高頻連續或同時加熱采用自噴冷卻時，感應圈噴水孔的直徑多為0.8～1.0mm，中頻感應加熱為 1～ 2mm ;連續加熱淬火感應圈噴水孔的角度為35°～ 45°，孔距為 3～ 5mm。同時加熱淬火噴水孔應交錯排列，孔距布置均勻，一般噴水孔的總面積應小于進水管的面積，以確保噴水的壓力和進水壓力符合要求。
需要注意的是，為解決內孔加熱的環形效應，可在感應圈上卡上鐵氧 (高頻感應淬火 )或硅鋼片 (中頻感應淬火)，制成 “門字形 ”導磁體，驅使電流沿導磁體的缺口 (感應圈的外層 )流過。為防止不該硬化的部分被加熱，可采用鋼環或軟磁材料制成磁短路環屏蔽。另外感應加熱時，對于感應圈靠近尖角部分的間隙應適當加大，以防局部過熱。
