加工中心刀柄高頻淬火設備

技術要求

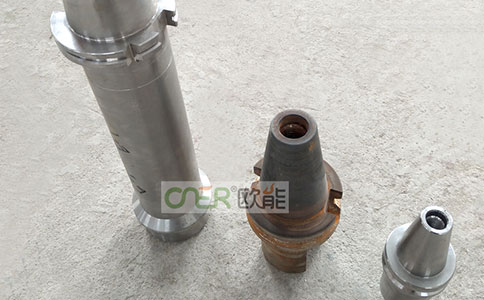

錐柄圓周掃描淬火，淬火深度小于1mm
設備選型
感應加熱電源GCD80－2真空管式感應加熱電源
淬火機床CJLS－0605立式淬火機床

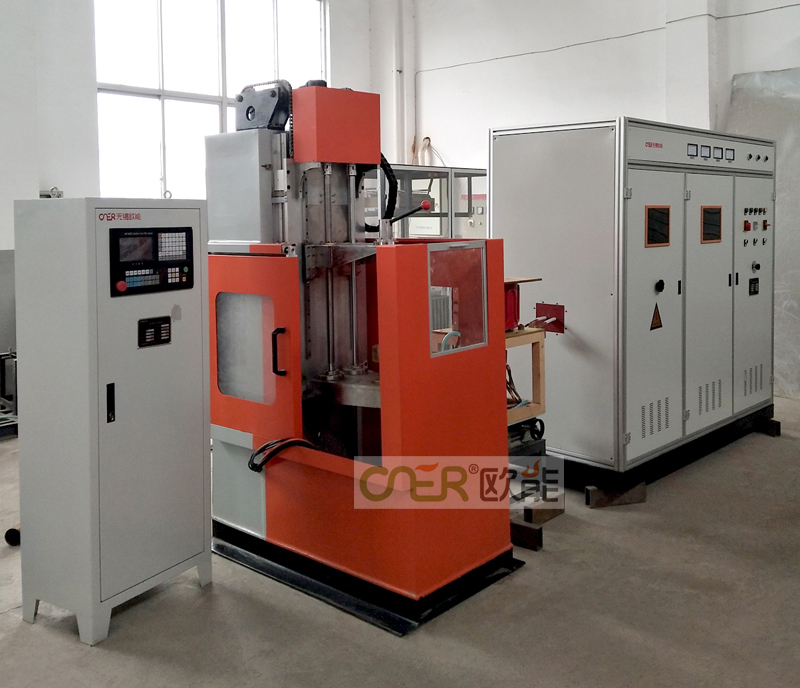

設備介紹

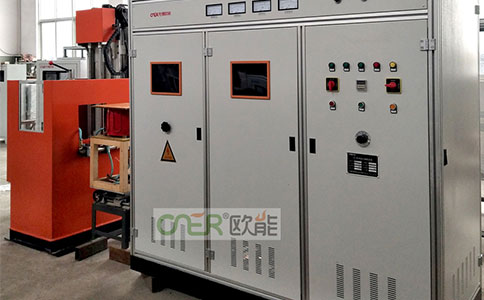

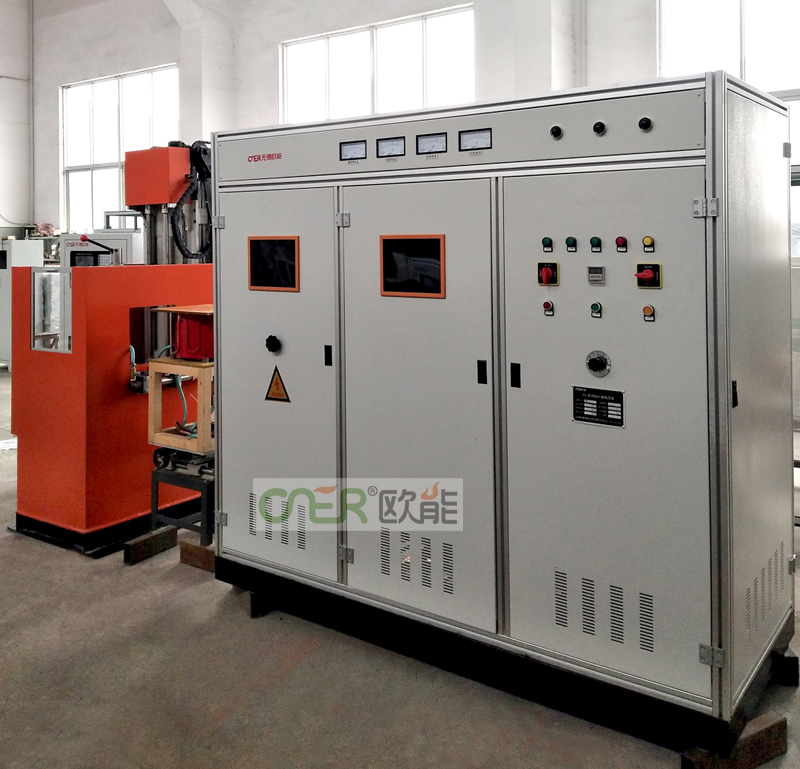

GCD80－2真空管式感應加熱電源
本裝置設備主要有晶閘管交流調壓器、整流變壓器、高壓硅整流器、電子管振蕩器、藕合調節裝置、燈絲變壓器、控制系統、輸出變壓器二維調整機構、測量儀表等部分組成。



主要技術參數
輸入電源                 3相  50 Hz  380 V
額定輸入容量                180 kVA
振蕩功率                    100 kW
輸出功率                    80 kW
工作頻率                    200～250 kHz
冷卻水耗量                  250 L/min
振蕩柜尺寸                  2100×800×1800
整流柜尺寸                  1500×1200×1800
重量                         約 1200 kg
典型工作狀態
陽極電壓                     12 kV
陽極電流                     9 A
柵極電流                     1.2 A

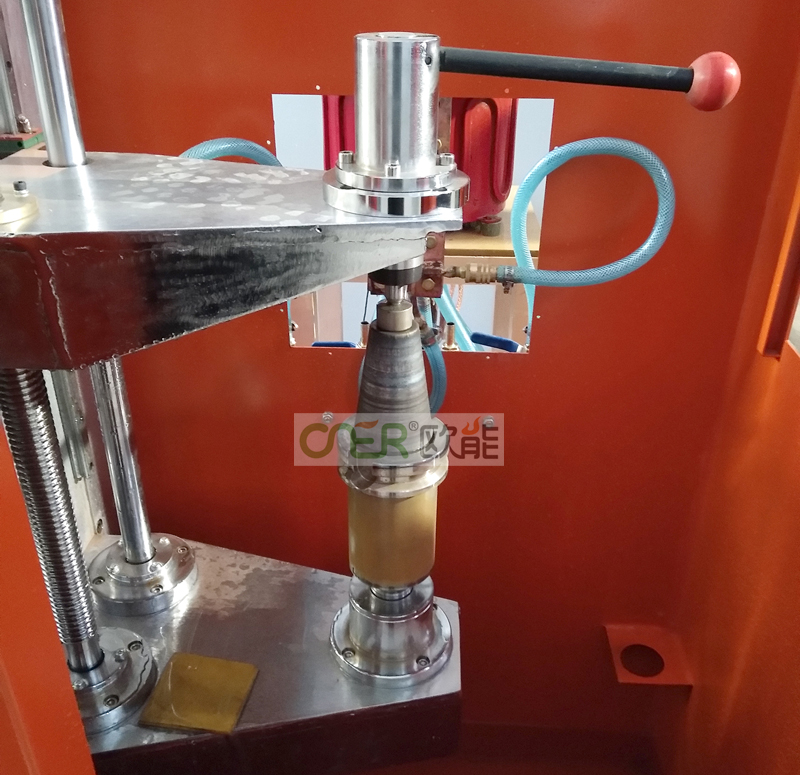

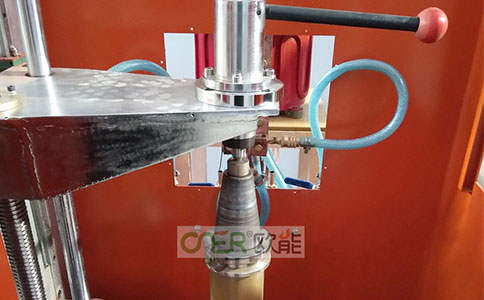

CJLS－0605立式淬火機床
本設備為三座標數控機床。主要由床身部分，垂直移動總成，上下**總成，垂直移動傳動系統，主軸旋轉系統，上**位置調整機構，配重機構，淬火噴水管路系統，擋水罩框和電器控制部分等組成。



主要技術參數（CJLS－0605立式淬火機床）
夾持工件長度                       600mm
垂直移動行程                       600mm
裝夾工件直徑                      Φ500mm
裝夾工件重量                       30kg
輸出變壓器水平運動行程 （數控）        100mm
機床淬火移動速度                       1-30mm/s
機床快速移動速度                       20-80 mm/s
主軸轉速(下**)數控                    0~90r.p.m
機床移動重復定位精度                   ±0.1mm
機床全行程內雙向平行精度               ≤0.3mm
機床全行程內外圓跳動量                  ≤0.2mm
床身外形尺寸（長×寬×高）           1240×800×1900
操作柜外形尺寸(寬×厚×高)            600×400×1600
機床重量                                    約1000kg
