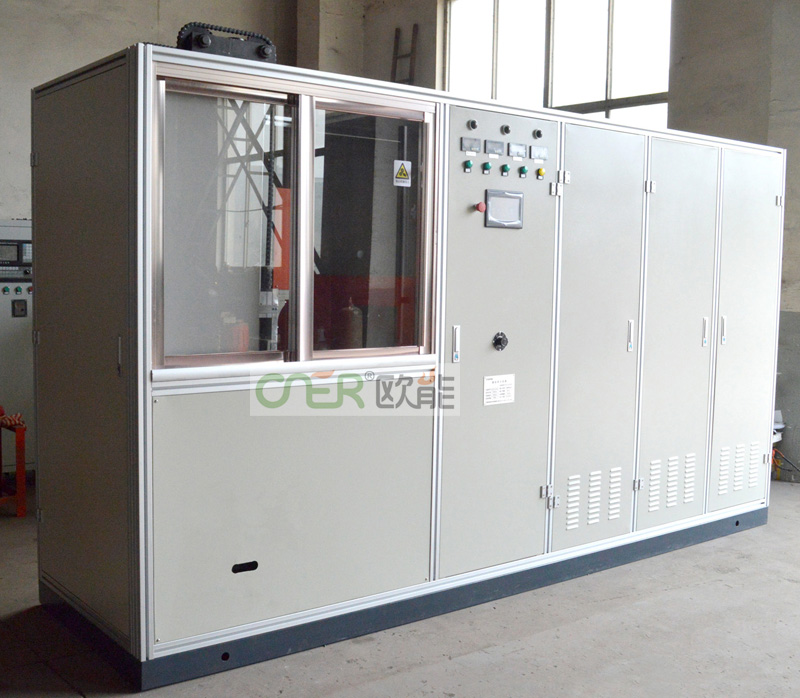

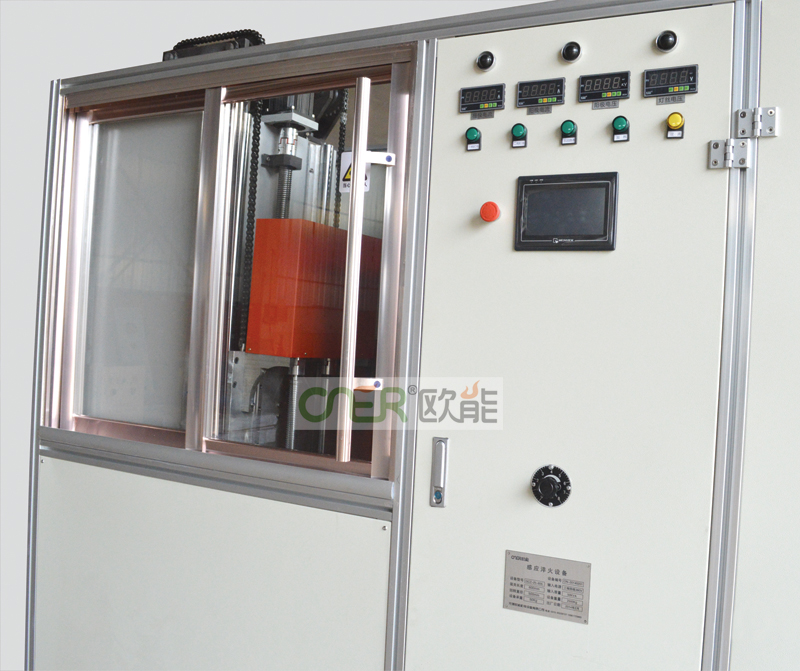

高頻感應加熱電源淬火機床一體機采用一體化設計，電源與機床通過優化設計組合而成，采用鋁合金型材作為主架構，外形美觀大方，設備結構緊湊，使用方便。

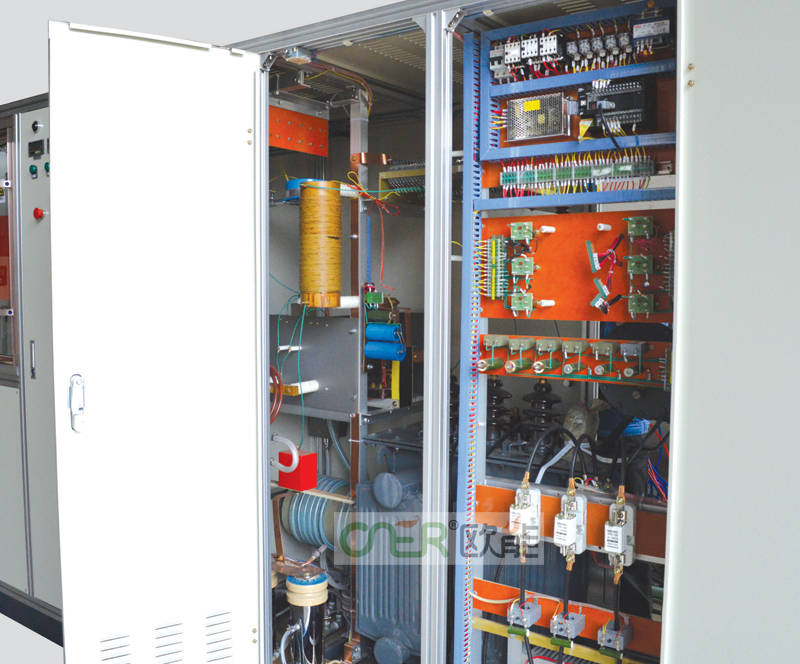

GCD25－2A高頻電源部份技術參數
電源：380V 三相  50Hz               振蕩功率：30kW
輸出功率：25kW                         振蕩頻率：200~250kHz
輸入容量：50kVA                        冷卻水耗量：  60 L/min
外形尺寸(長×寬×高)                    1800mm×1000mm×1700mm



機床主要技術參數
夾持工件長度          620mm
垂直移動行程          600mm
裝夾工件直徑         Φ500mm
裝夾工件重量          50kg
機床淬火移動速度          1-30mm/s
機床快速移動速度          20-80 mm/s
主軸轉速(下**)          40~150r.p.m
機床移動重量定位精度    ±0.1mm
機床全行程內雙向平行精度≤0.3mm
機床全行程內外圓跳動量≤0.2mm
