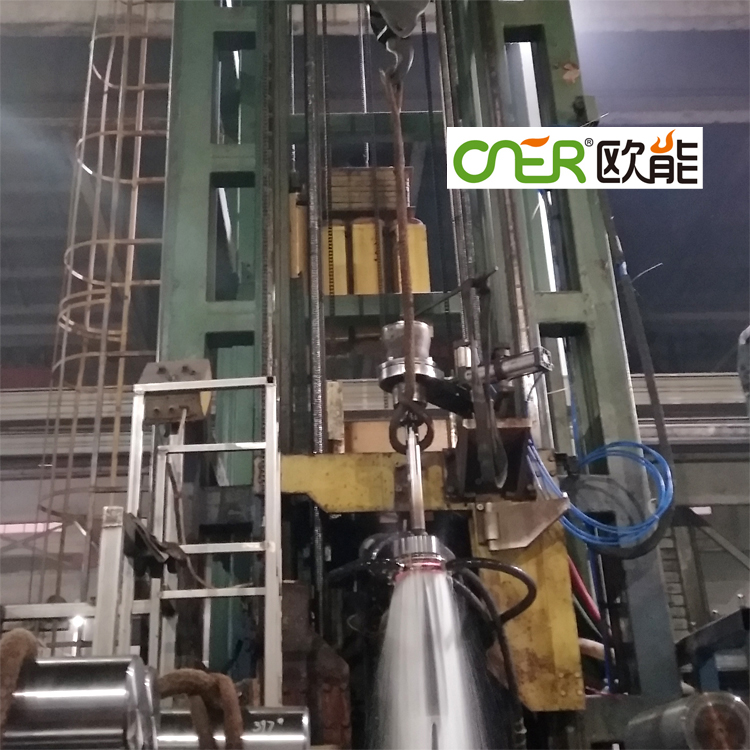

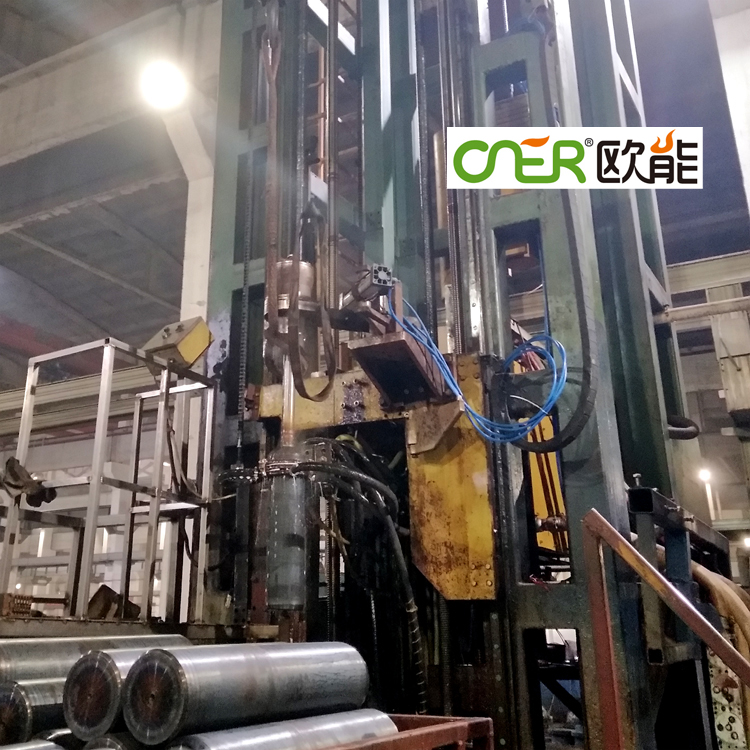

軋輥淬火機床具有承載能力強（工件重量可達幾十噸，工件長達六米），可連續淬火、分段連續淬火等功能，主要適用于重型軋輥及長粗種軸類零件表面淬火。該機床具有手動-自動操作功能，適用于單件及批量零件生產。操作簡單，功能齊全，結構合理，安裝調試方便。

軋輥淬火機床參數：
1、 行程6000mm
2、 回轉直徑 1000mm
3、 下**轉速 10～30n/min
4、 裝載重量 50T
5、 機床重復定位精度 ±0.1mm
6、 機床雙向平行度≤0.3mm
7、 機床全行程跳動量≤0.2mm

軋輥淬火機床配置及性能：
1、軋輥淬火機床采用雙頻變壓器移動方式
2、軋輥淬火機床運動控制采用步進電機驅動滾珠絲桿傳動。兩變壓器采用同一數控信號控制，保證兩變壓器同步移動。兩變壓器相對位置上下可調。速度無極可調，行程定位**。加強型車床數控系統，中文操作界面簡便直觀運行穩定可靠，抗干撓能力強。系統可對各種工件熱處理工藝參數進行存儲，存儲量大。
3、設備運動副采用標準直線導軌，配有手動潤滑保證良好潤滑。
4、軋輥淬火機床床身為鋼結構件。
5、上**裝夾行程調節由擺線針輪減速機驅動梯形絲桿傳動來實現。由繼電器線路實現電機正反轉實現上**升降改變裝夾長度。上**軸配有3號莫氏孔，可隨意調換不同形狀**。
6、下**旋轉即工件旋轉采異步電機驅動變頻器控制同步帶傳動，可實現轉速大范圍調整，并可在工作過程中任意調節。下**軸裝有卡盤。
7、淬火變壓器工作臺為一個二維可調整工作平臺。工作臺可在水平面內作任意調整，調整范圍100X100mm。調整機構運動副采用標準直線軸及直線軸承由梯形絲桿通過手輪調整，調整方便靈活調整精度高。
配重部分由鏈條拉動安全可靠使用壽命長。



軋輥淬火機床可與中頻電源、超音頻電源直接配套使用?？刂葡到y(tǒng)采用PLC，工件旋轉、移動采用變頻調速，轉速實現無級可調。與兩套變頻感應加熱設備配套完成軋輥淬火工藝，其中一套工頻電源用于對軋輥預熱，另一套中頻電源用于對軋輥淬火，其功率由軋輥直徑?jīng)Q定。
